华为eNSP模拟器 ospf协议

猪子胖胖  2018-10-19  0  0  50

华为eNSP模拟器 ospf协议

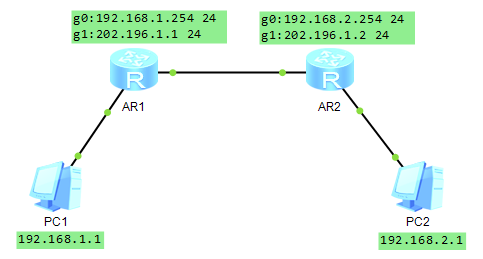

ospf协议实例,准备2个路由器,2个客户端。如以下拓扑图:

按以上标注的IP相应配置,接着我们配置路由器,命令如下:

AR1路由器配置:

<Huawei>

<Huawei>sys

[Huawei]sys R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 202.196.1.1 24

[R1]router id 192.168.1.254

[R1]ospf

[R1-ospf-1]area 0

[R1-ospf-1-area-0.0.0.0]network 192.168.1.254 255.255.255.0

[R1-ospf-1-area-0.0.0.0]network 202.196.1.0 255.255.255.0

<R1>sa

AR2路由器配置:

<Huawei>

<Huawei>sys

[Huawei]sys R2

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.2.254 24

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 202.196.1.2 24

[R2]router id 192.168.2.254

[R2]ospf

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 192.168.2.254 255.255.255.0

[R2-ospf-1-area-0.0.0.0]network 202.196.1.0 255.255.255.0

<R2>sa



配置完了我们来测试下:

PC1 ping PC2

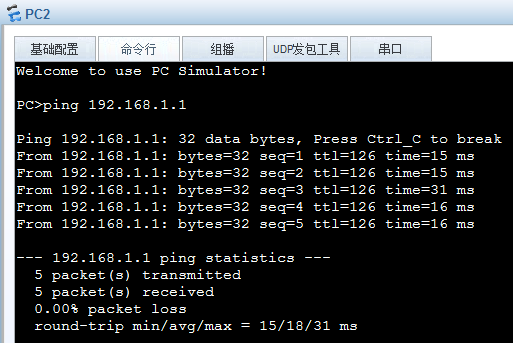

PC2 ping PC1

经测试两台客户端互ping成功。
