华为eNSP模拟器 bgp协议实例

猪子胖胖  2018-10-23  0  0  35

华为eNSP模拟器 bgp协议实例

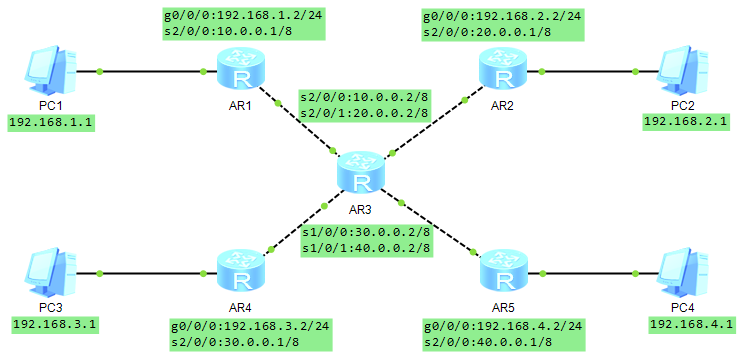

这节来学习华为eNSP模拟器 bgp协议,首先建好拓扑图,5台路由器、4台客户端,如下:

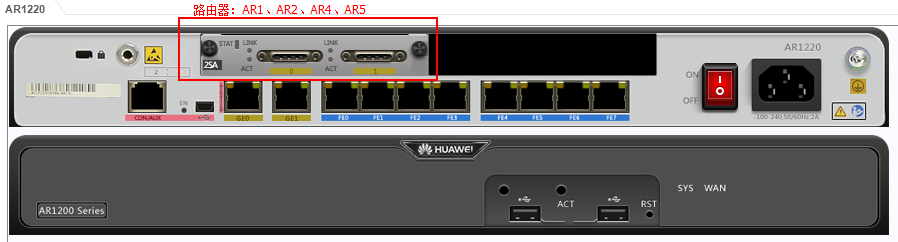

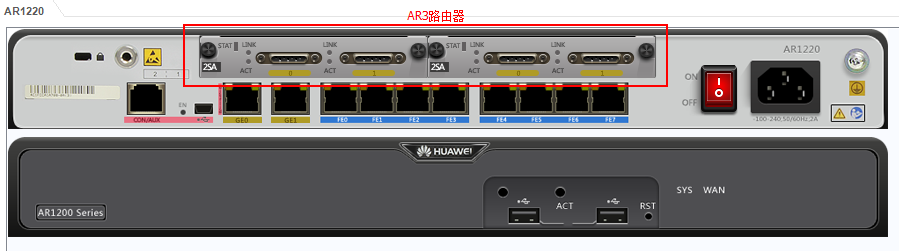

接着配置路由器硬件,AR3配两个2SA接口卡,其它配1个2SA接口卡,如下图:

所有设备配置相应IP地址,如上面拓扑图所示。

接下来配置路由器:

先把AR3路由器IP配上,命令如下:


<Huawei>sys

[Huawei]sysname R3

[R3]int s2/0/0

[R3-Serial2/0/0]ip add 10.0.0.2 8

[R3]int s2/0/1

[R3-Serial2/0/1]ip add 20.0.0.2 8

[R3]int s1/0/0

[R3-Serial1/0/0]ip add 30.0.0.2 8

[R3]int s1/0/1

[R3-Serial1/0/1]ip add 40.0.0.2 8



配置AR1路由器,命令如下:

<Huawei>sys

[Huawei]sysname R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.2 24

[R1]int s2/0/0

[R1-Serial2/0/0]ip add 10.0.0.1 8

[R1]bgp 100

[R1-bgp]router-id 10.0.0.1

[R1-bgp]peer 10.0.0.2 as-number 300

[R1-bgp]network 10.0.0.0

[R1-bgp]network 192.168.1.0

<R1>sa



配置AR2路由器,命令如下:

<Huawei>sys

[Huawei]sysname R2

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.2.2 24

[R2]int s2/0/0

[R2-Serial2/0/0]ip add 20.0.0.1 8

[R2]bgp 200

[R2-bgp]router-id 20.0.0.1

[R2-bgp]peer 20.0.0.2 as-number 300

[R2-bgp]network 20.0.0.0

[R2-bgp]network 192.168.2.0

<R2>sa



配置AR4路由器,命令如下:

<Huawei>sys

[Huawei]sysname R4

[R4]int g0/0/0

[R4-GigabitEthernet0/0/0]ip add 192.168.3.2 24

[R4]int s2/0/0

[R4-Serial2/0/0]ip add 30.0.0.1 8

[R4]bgp 400

[R4-bgp]router-id 30.0.0.1

[R4-bgp]peer 30.0.0.2 as-number 300

[R4-bgp]network 30.0.0.0

[R4-bgp]network 192.168.3.0

<R4>sa



配置AR5路由器,命令如下:

<Huawei>sys

[Huawei]sysname R5

[R5]int g0/0/0

[R5-GigabitEthernet0/0/0]ip add 192.168.4.2 24

[R5]int s2/0/0

[R5-Serial2/0/0]ip add 40.0.0.1 8

[R5]bgp 500

[R5-bgp]router-id 40.0.0.1

[R5-bgp]peer 40.0.0.2 as-number 300

[R5-bgp]network 40.0.0.0

[R5-bgp]network 192.168.4.0

<R5>sa



再配置AR3路由器,命令如下:

[R3]bgp 300

[R3-bgp]router-id 10.0.0.2

[R3-bgp]peer 10.0.0.1 as-number 100

[R3-bgp]peer 20.0.0.1 as-number 200

[R3-bgp]peer 30.0.0.1 as-number 400

[R3-bgp]peer 40.0.0.1 as-number 500

[R3-bgp]network 10.0.0.0

[R3-bgp]network 20.0.0.0

[R3-bgp]network 30.0.0.0

[R3-bgp]network 40.0.0.0

<R3>sa



全部配置完了,我们开始测试下:

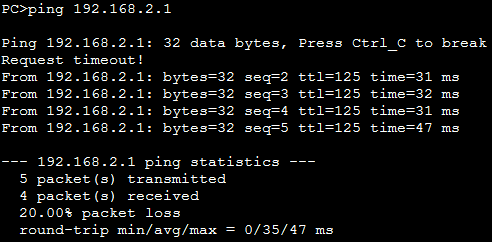

PC1 ping PC2


PC1 ping PC3

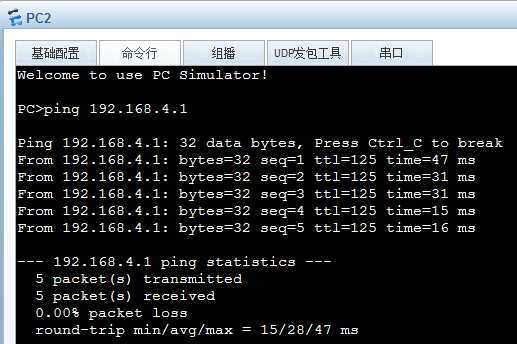

PC2 ping PC4

经测试所有设备均ping通,这节学习完毕!
