eNSP模拟器 NAT类型:基于动态地址池的一对一(no-pat)和多对一(NAPT)映射

华为/eNSP 4006 2 2019-02-13

 eNSP模拟器 NAT类型:基于动态地址池的一对一(no-pat)和多对一(NAPT)映射

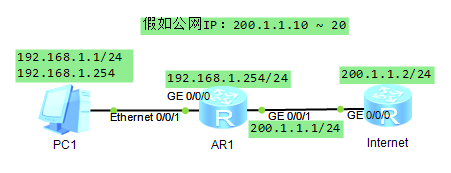

配置如上图标识,AR2路由器用来模拟Internet,下面我们来配置:

PC1配置:

AR1路由器配置:


PRETTYPRINT
www.hilo8.com
  1. <Huawei>sys
  2. [Huawei]nat address-group 1 200.1.1.10 200.1.1.20
  3. [Huawei]acl 2000
  4. [Huawei-acl-basic-2000]rule 5 permit source 192.168.1.0 0.0.0.255
  5. [Huawei]int g0/0/0
  6. [Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24
  7. [Huawei]int g0/0/1
  8. [Huawei-GigabitEthernet0/0/1]ip add 200.1.1.1 24
  9. [Huawei-GigabitEthernet0/0/1]nat outbound 2000 address-group 1
  10. <Huawei>sa


AR2路由器配置:


PRETTYPRINT
www.hilo8.com
  1. <Huawei>sys
  2. [Huawei]sysname Internet
  3. [Internet]int g0/0/0
  4. [Internet-GigabitEthernet0/0/0]ip add 200.1.1.2 24
  5. [Internet-GigabitEthernet0/0/0]q
  6. <Internet>sa

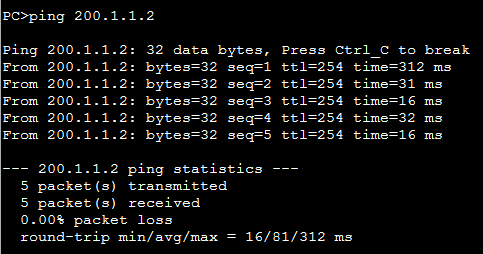

测试是否ping通过:

说明nat类型NAPT在路由器上配置成功。


注意no-pat 和 napt的区别,如下所示:

[Huawei-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

两个的区别就是不加no-pat就是napt,如加上就是no-pat
