华为eNSP模拟器 默认路由配置

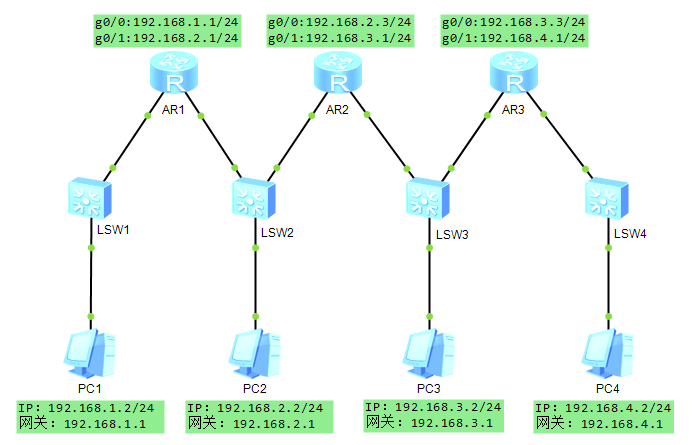

今天让我们一起来实操华为eNSP模板器默认路由配置,首先我们准备好3台路由、4台交换机、4台客户端,如下拓扑图:

以上IP配置大家要细心点,别弄错了哦~~

下面我们对路由器进行配置(交换机不做配置):

AR1路由器配置(参考拓扑图上标注的IP进行相应配置):

<Huawei>sy

[Huawei]sysname R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 192.168.2.1 24

[R1]ip route-static 0.0.0.0 0.0.0.0 192.168.2.3

<R1>sa

AR2路由器配置(参考拓扑图上标注的IP进行相应配置)

<Huawei>sy

[Huawei]sys R2

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.2.3 24

[R2]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 192.168.3.1 24

[R2]ip route-static 0.0.0.0 0.0.0.0 192.168.3.3

[R2]ip route-static 192.168.1.0 255.255.255.0 192.168.2.1

<R2>sa


AR3路由器配置(参考拓扑图上标注的IP进行相应配置)

<Huawei>sy

[Huawei]sys R3

[R3]int g0/0/0

[R3-GigabitEthernet0/0/0]ip add 192.168.3.3 24

[R3]int g0/0/1

[R3-GigabitEthernet0/0/1]ip add 192.168.4.1 24

[R3]ip route-static 0.0.0.0 0.0.0.0 192.168.3.1

<R3>sa

到此路由已经配置好,下面我们来测试下:

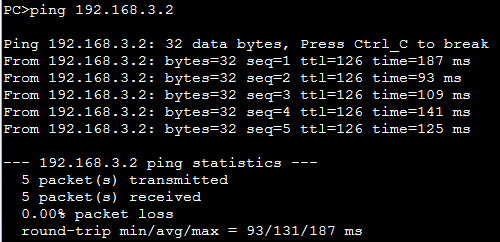

PC1 ping PC3

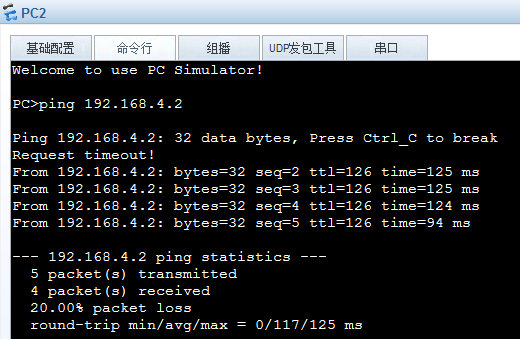

PC2 ping PC4

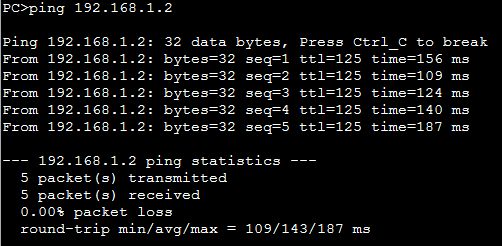

PC4 ping PC1

以上测试说明已都ping通所以连接正常,如有某一个丢包属于正常现象,毕竟转那么多弯了哈~~
