网线插座（即网线模块）的接线方法

在接网线模块时我们先看下水晶头的接法，如下图：

详细水晶头接线请点击：http://www.hilo8.com/index/share/thread?id=1230

回归正传！我们所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。上面我们了解完网线水晶头接法，其实你会发现墙壁网线插座接法也是大同小异，比起水晶头来说更加方便和简单，并且有网线具体的颜色对应不怕你接错线。

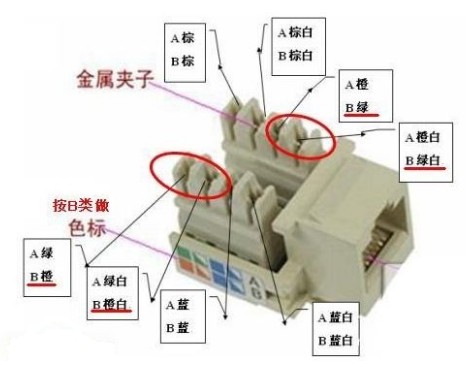

先看下网线模块样子：

现在家庭中使用的一般都是双绞线，双绞线分为T568A和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A和B中选择一种方式接线，若果一头接错就不会有反应。

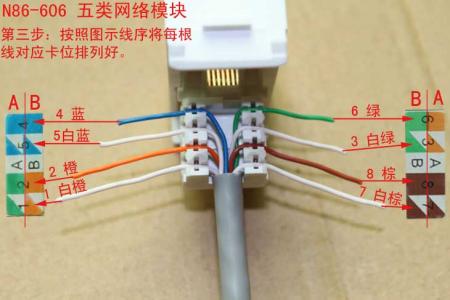

两种端接方式所对应的接线顺序如下：

T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

好了介绍这些只是让大家明白这个接线必须遵守的原则，弄懂了这些下面就开始介绍墙壁网线插座接法步骤。

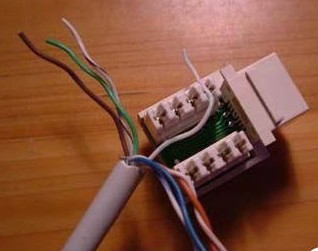

第一步：用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线 ) 将双绞线的外包皮剥去。露出了四对双绞线。

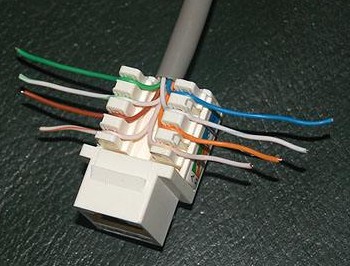

第二步：开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查 ) 。

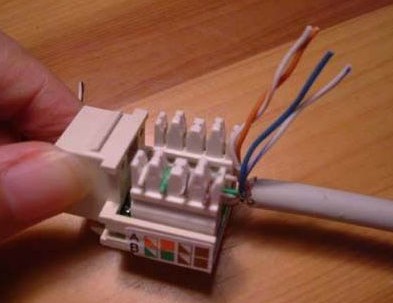

第三步：将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

第四步：就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
