cisco根据IP地址查出所在哪台交换机哪个端口

jaes  2019-03-25  0  0  77

cisco根据IP地址查出所在哪台交换机哪个端口

假如IP地址:192.168.5.28查出哪台交换机及端口

进入主交换机

1、进入特权模式输入,输入命令:

show arp | inc 192.168.5.28

可以看到192.168.5.28 对应的mac地址为:5023.f40d.47ed

2、show mac add | inc 5023.f40d.47ed (show mac-address-table address 5023.f40d.47ed

比如查出连接的是fa0/24端口,但是不能保证目标就是接在这个端口

3、show cdp nei (查看跟这台交换机相连接的网络设备)

比如:switch9 Fas 0/24 123 S I WS-C2950-2Fas 0/22,从中可以看出这个端口Fa0/24连接的是另一台交换机端口Fa0/22

4、show cdp nei fa0/24 detail

可以查看到接入交换机的网管信息,比如查出下一级联交换机是IP是:192.168.10.69

5、进入192.168.10.69 特权

show mac add | inc 5023.f40d.47ed

就可以看到是从哪个端口,再重复3、4步骤直到无相应数据显示出来即可确认就是这台交换机及哪个端口了。

(也可以能过show mac-address-table dynamic interface fa0/5来确认,如只是显示一条数据表明就是连接到这台交换机的第5口)

注:上面的IP,mac地址请根据实际填写


附:还有一种方法查看端口是trunk还是access,一般trunk口是设备间的连接,access是终端连接。

比如端口Fa0/24,输入命令:show run int fa0/24

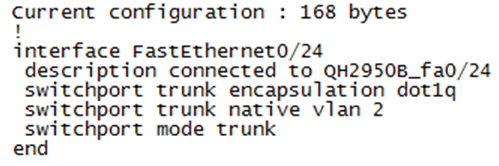

结果显示switchport mode trunk即为trunk口,所以继续show cdp nei fa0/24 detail查出下台交换IP并登录再查,直到查出为access,如下图:

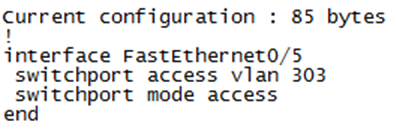

结果显示switch mode access即为access口,从而确认是在这台交换机上的Fa0/5端口。


其它参考文章:https://www.cnblogs.com/studio313/p/6295437.html
